Собственный геотехнический комплекс
Инженерно-геологические изыскания полного цикла
Геофизика, полевые и лабораторные изыскания, конечно-элементное моделирование и верификация — собственным парком оборудования. Проектное решение опирается на измеренные характеристики грунта, а не на табличные допущения.
Когда нужны изыскания
Шесть ситуаций, с которыми приходят на объект
Каждая закрывается своей стадией комплекса — от неразрушающего обследования до верификации расчёта на тестовом участке.
Просадка идёт, причина неизвестна
Геофизика локализует зоны разуплотнения и границы слоёв до постановки скважин — без вскрытия конструкций.
Геофизика массиваПод плитой предполагаются пустоты, вскрывать нельзя

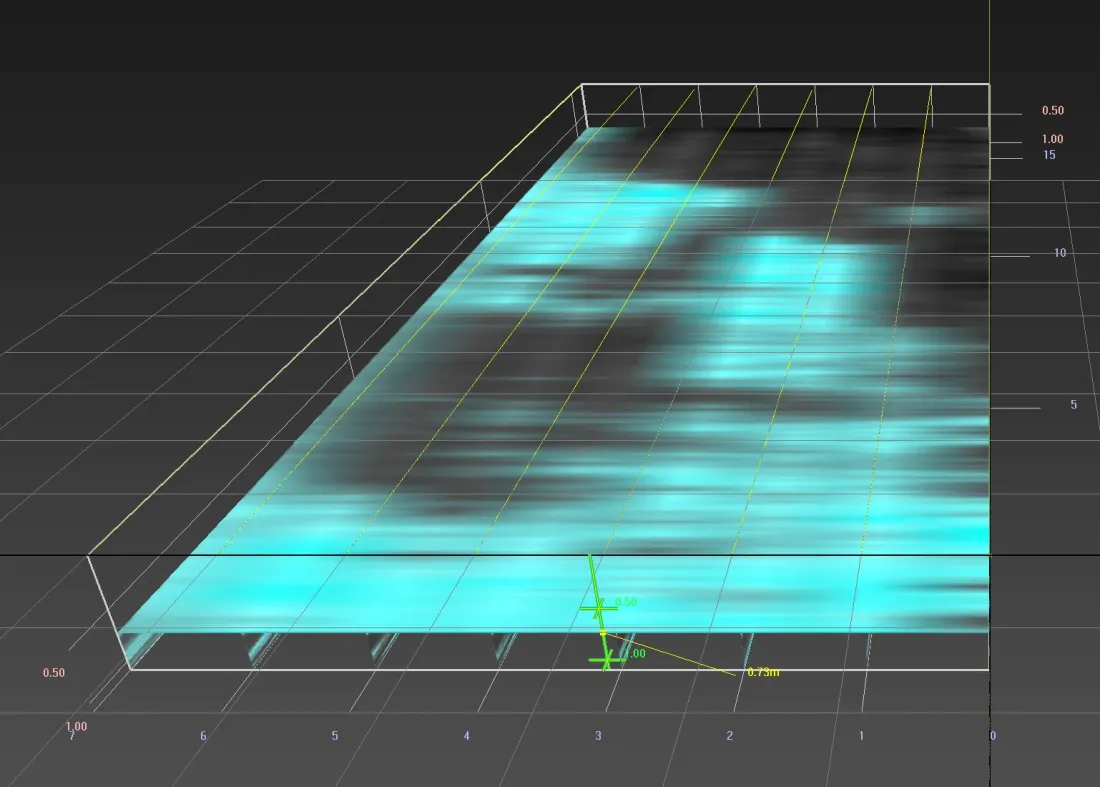

Георадиолокация строит разрез основания и трёхмерную картину массива по действующему полу.
ГеорадиолокацияРеконструкция с увеличением нагрузки
Несущая способность основания подтверждается полевым определением модуля деформации, а не таблицей.
Полевые испытанияРасчёт ведётся на табличных характеристиках
Монолиты ненарушенной структуры испытываются в собственной лаборатории — в проект уходят измеренные значения.
Грунтовая лабораторияНужен прогноз осадки до начала работ
Конечно-элементная модель в midas GTS NX считает НДС, консолидацию и осадку основания по стадиям работ.
Моделирование МКЭНужно подтвердить результат закрепления
Опытно-промышленные испытания на тестовом участке и георадарный контроль массива до и после работ.
Верификация расчётаСтадия 01 · неразрушающее обследование
Геофизическое обследование массива
Обследование массива начинается с неразрушающих геофизических методов: они локализуют зоны разуплотнения, скрытые пустоты и границы инженерно-геологических элементов до постановки скважин. Георадиолокация и электротомография строят разрез основания без вскрытия конструкций и земляных работ.

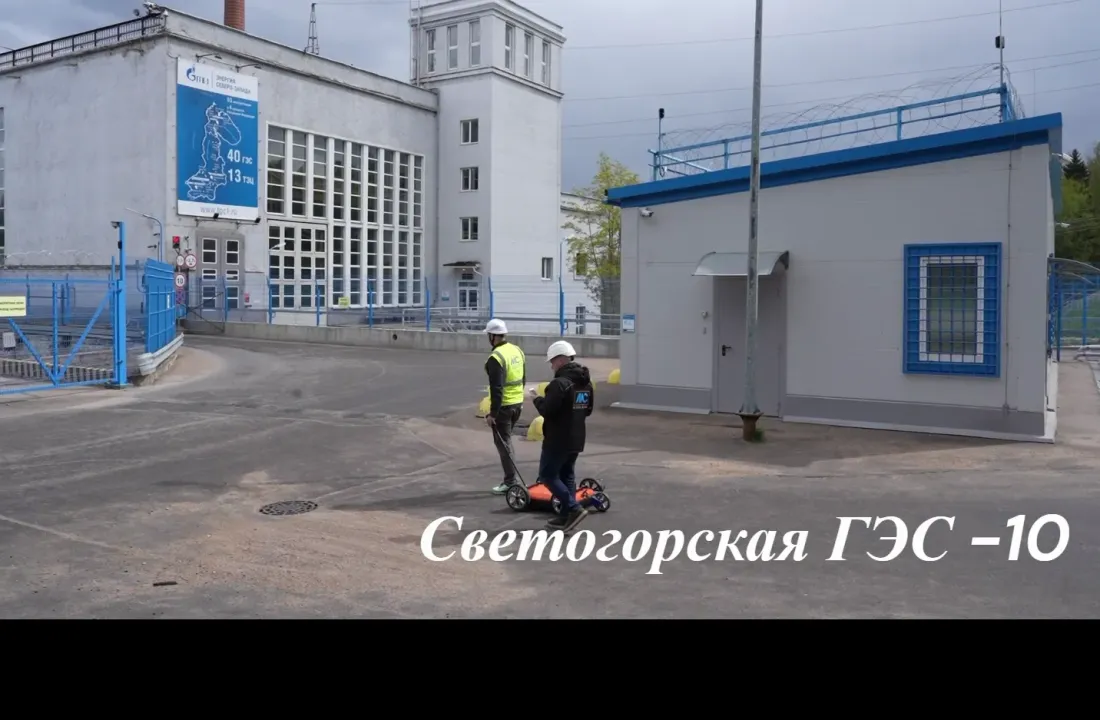

- Георадары ОКО-3 (250 / 700 МГц) Георадиолокация массива, глубина исследования до 8 мдо 8 м
- Бетонскоп 1700 МГц Детализация приповерхностного слоя (радарограмма 3D)0,8 м

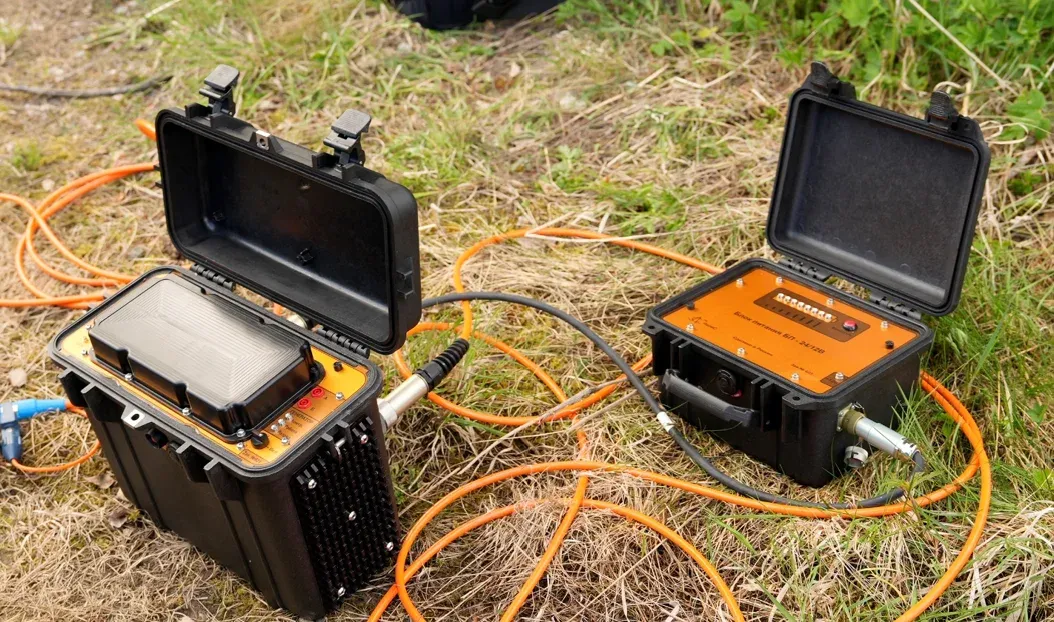

- Электротомография «Омега-48М2» ВЭЗ / ВП, до 48 электродов, протоколы Schlumberger и dipole-dipoleВЭЗ / ВП
- Обработка и инверсия GeoScan-32, Cartscan, инверсия в ZondRes2DПО
Стадия 02 · полевые испытания + буровой парк
Полевое определение свойств грунта

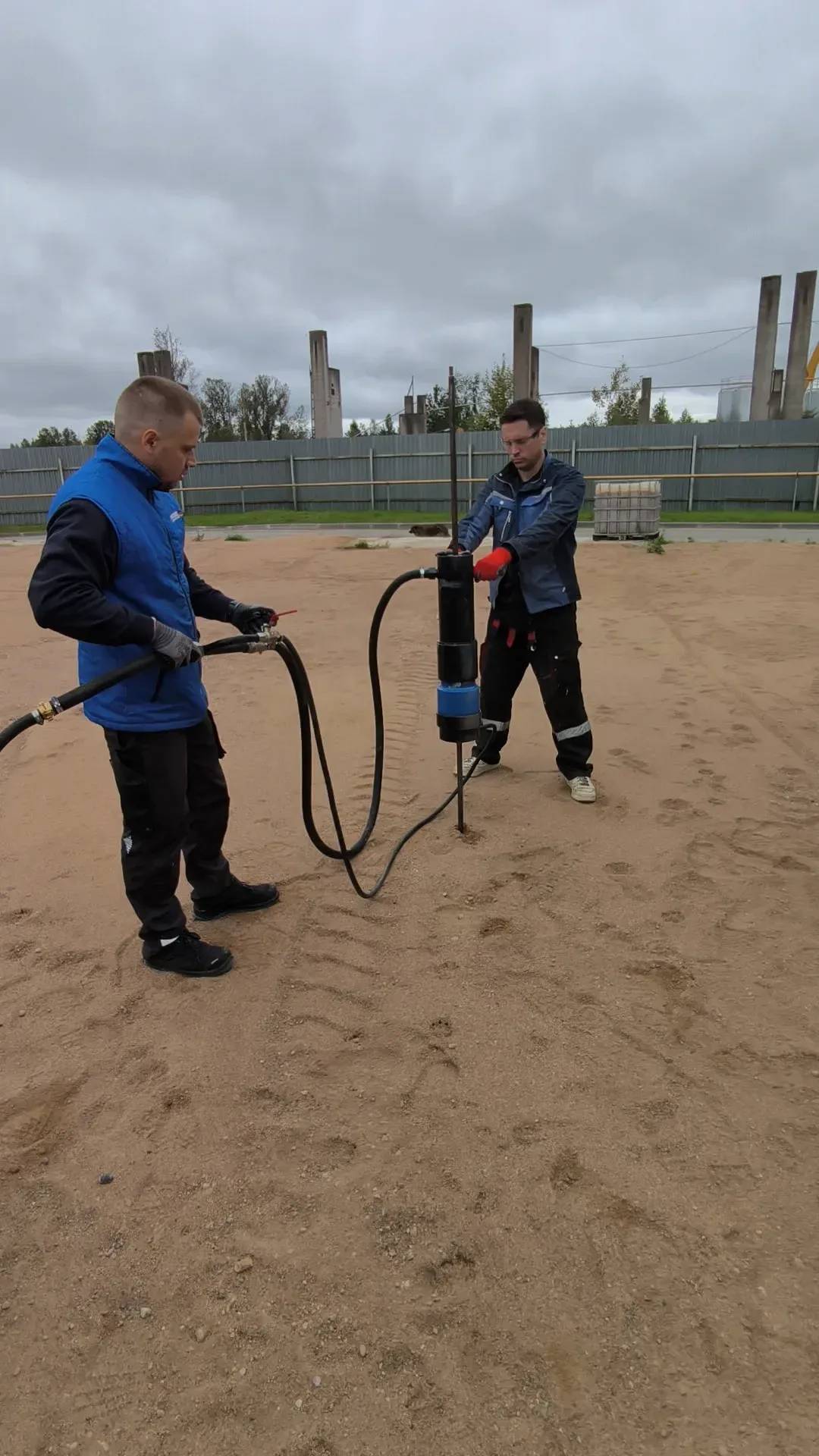

Деформационные и прочностные характеристики грунта определяются в полевых условиях тремя взаимодополняющими методами по действующим ГОСТ, с параллельным отбором монолитов ненарушенной структуры. Проходку скважин и погружение зондов обеспечивает собственная малогабаритная буровая техника.

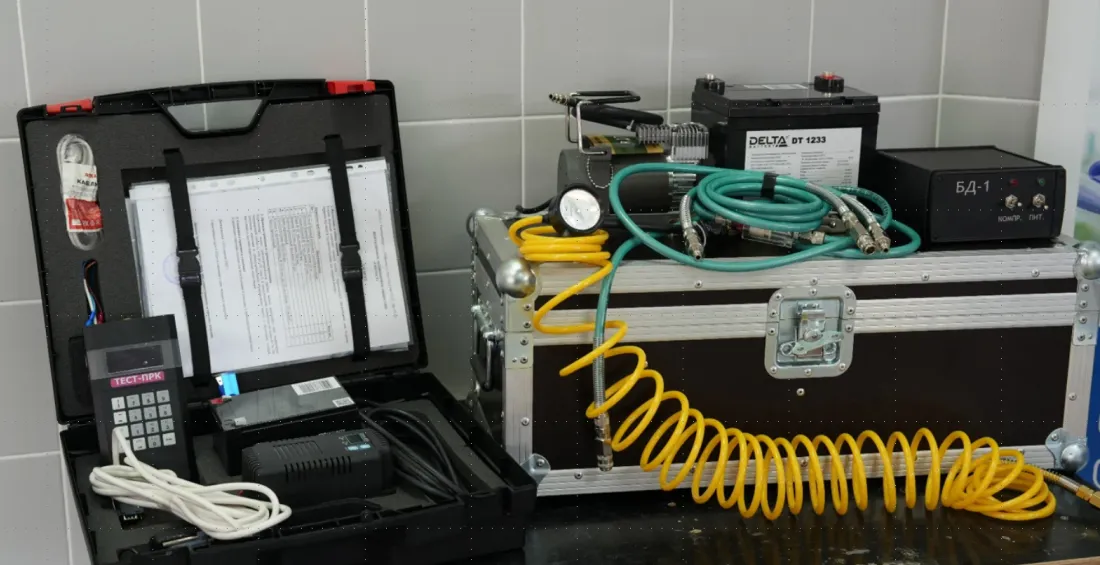

- Динамическое зондирование Модуль деформации дисперсных грунтов, глубина до 10 мГОСТ 19912-2012
- Радиальный прессиометр Модуль деформации в скважине, глубина до 30 мГОСТ 20276.2-2020

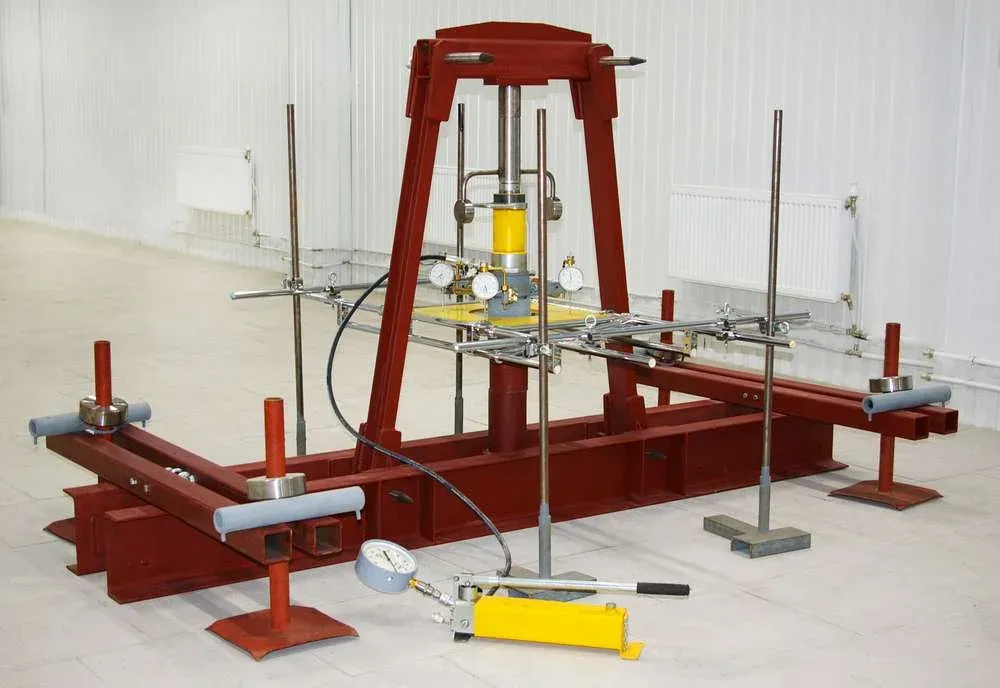

- Штамповые испытания Определение деформируемости основания штампомГОСТ 20276.1-2020
- Буровая установка MC D 30 Гусеничная самоходная, масса 950 кг, угол бурения до 45°самоходная
- Забивная машина PUMA 40 Забивка инъекторов, энергия удара 190 ДжØ до 38 мм
Стадия 03 · собственная грунтовая лаборатория
Лабораторные исследования грунта
Монолиты ненарушенной структуры испытываются в собственной грунтовой лаборатории. По результатам определяются расчётные характеристики грунта — прочность, деформируемость, коэффициент фильтрации, — которые задаются исходными параметрами численной модели.
- Трёхосное сжатие Прочность и деформируемость грунтаГОСТ 12248
- Компрессионное сжатие Характеристики деформируемостиГОСТ 12248
- Одноплоскостной срез Характеристики прочностиГОСТ 12248
- Одноосное сжатие Скальные и полускальные грунтыГОСТ 12248
- Пучинистость и физ. характеристики Пучинистость, коэффициент фильтрации, физические свойстваГОСТ 5180 · 25584
Стадия 04 · численное моделирование
Геотехническое моделирование (МКЭ)

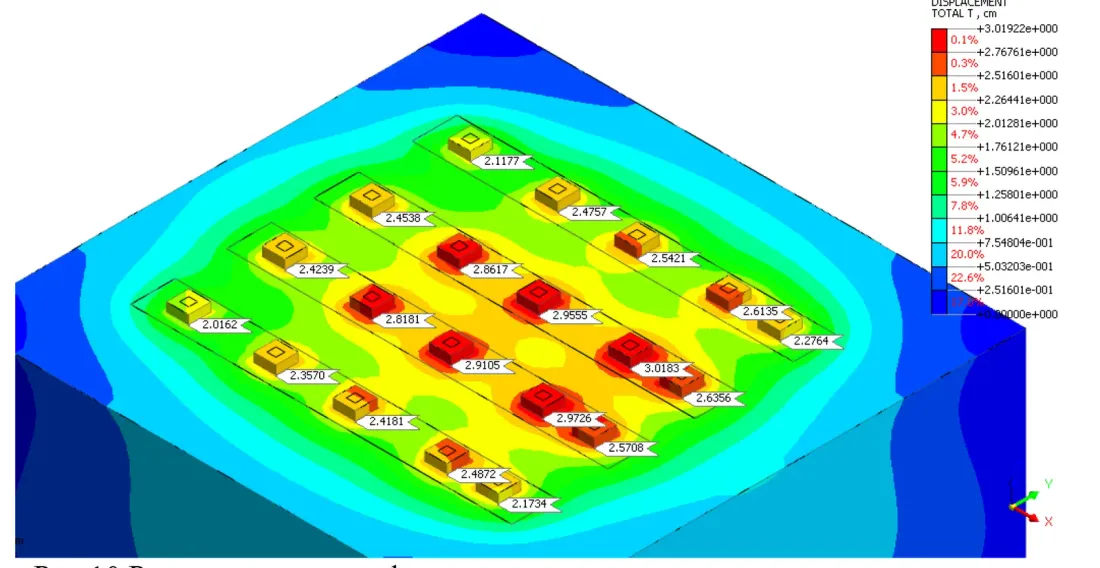

На основе измеренных характеристик грунта формируется конечно-элементная модель основания в ПК midas GTS NX (2D/3D) с учётом положения уровня грунтовых вод и стадийности работ. Модель прогнозирует напряжённо-деформированное состояние и осадки основания и обосновывает параметры схемы инъекционного усиления.
- НДС основания Напряжённо-деформированное состояние массива2D / 3D
- Консолидация и осадка Оценка осадки основания с течением времениМКЭ
- Фильтрация Стационарная и нестационарная, кривая депрессии2D / 3D
- Устойчивость Устойчивость сооружения при различных воздействиях2D / 3D
- Динамика и теплоперенос Сейсмика, проезд ж/д состава, стационарный/нестационарный теплоперенос2D / 3D
- ПО расчёта midas GTS NXmidas GTS NX
Стадия 05 · верификация
Опытно-промышленные испытания

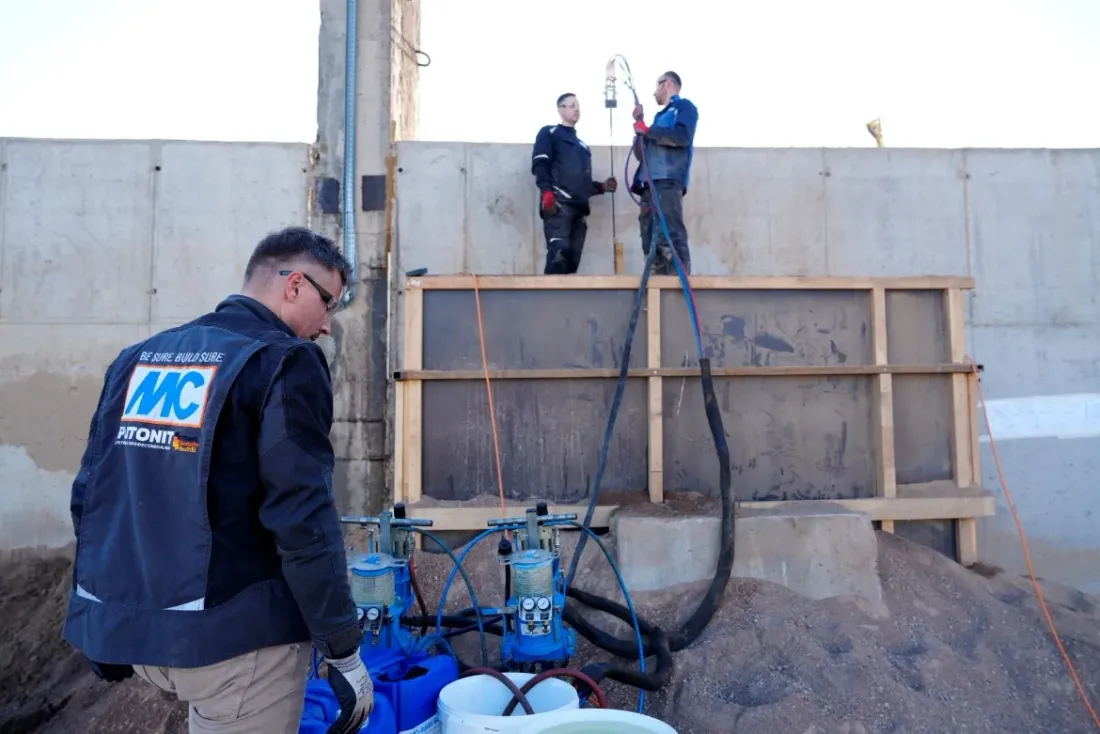

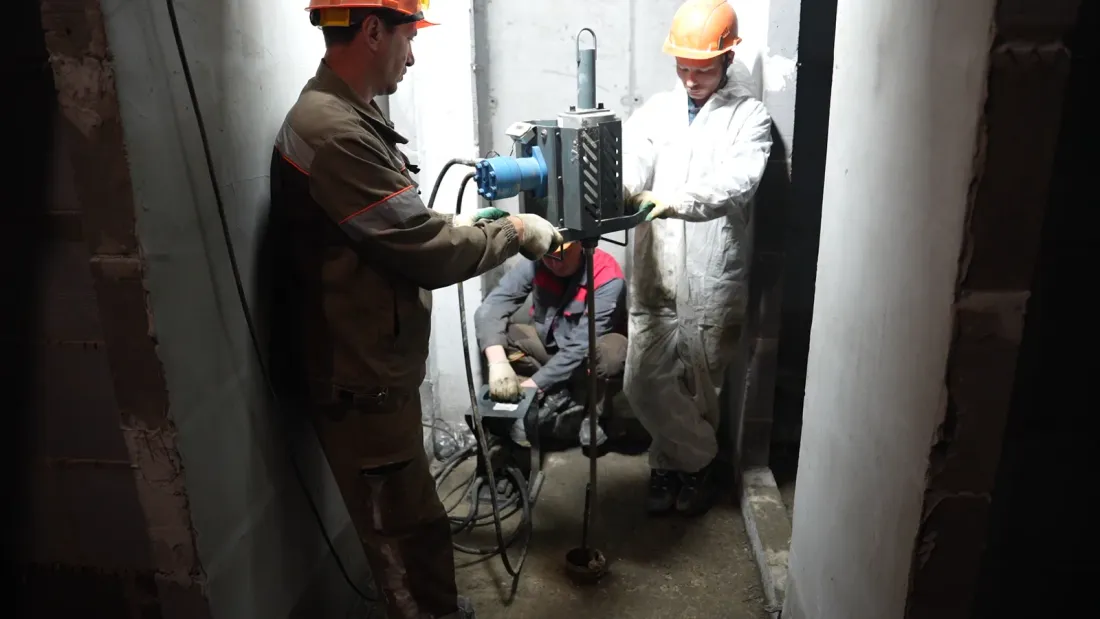

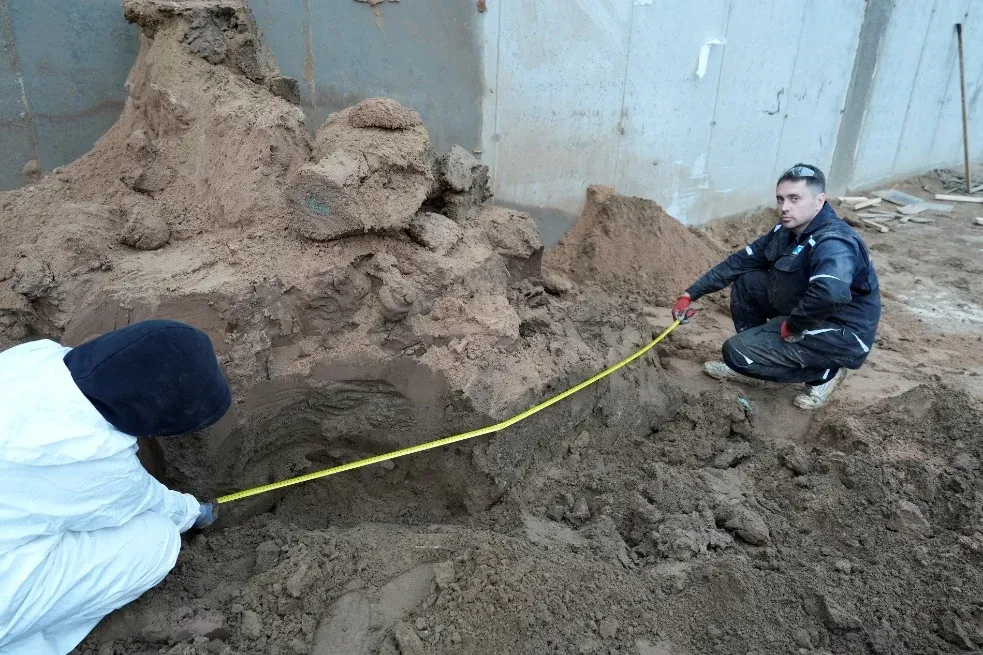

Прогнозная модель верифицируется опытно-промышленными испытаниями на тестовом участке: фактические деформации и характеристики закреплённого массива сопоставляются с расчётом, режим инъектирования уточняется до вывода на основной объём. Контроль качества выполняется до и после работ.
- Тестовый участок Пробные нагнетания, подтверждение расхода и режимаверификация
- Сопоставление с моделью Фактические данные против прогнозной моделиконтроль
- Контроль до / после Георадарный контроль состояния закреплённого массивагеорадар
Ключевая характеристика
Модуль деформации грунта: три метода полевого определения
Модуль деформации задаёт расчётную осадку основания, а через неё — объём и схему усиления. Табличные значения описывают тип грунта в целом и не учитывают состояние конкретной площадки: уплотнение под многолетней нагрузкой, обводнение, техногенные включения, локальные зоны разуплотнения.
Поэтому характеристики определяются напрямую, тремя взаимодополняющими полевыми методами по действующим ГОСТ, с параллельным отбором монолитов ненарушенной структуры для лаборатории. Методы дают разное покрытие: зондирование — сплошное по площадке, прессиометр — послойное по глубине, штамп — опорную величину в точке. Совместно они закрывают и площадь, и разрез.
| Метод | Стандарт | Охват | Что даёт | Когда применяем |
|---|---|---|---|---|
| Штамповые испытания Полевой | ГОСТ 20276.1-2020 | В шурфе и скважине | Прямое определение модуля деформации по осадке жёсткого штампа | Опорная величина для расчёта осадки основания |
| Радиальный прессиометр Полевой | ГОСТ 20276.2-2020 | До 30 м | Модуль деформации в стенке скважины, послойно по разрезу | Нужен профиль по глубине без проходки шурфов |
| Динамическое зондирование Полевой | ГОСТ 19912-2012 | До 10 м | Модуль деформации дисперсных грунтов и границы ИГЭ | Сплошное покрытие площадки и поиск слабых зон |
| Компрессия и трёхосное сжатие Лабораторный | ГОСТ 12248 | По монолитам | Деформируемость и прочность грунта в контролируемых условиях | Расчётные параметры для конечно-элементной модели |
Результат работ
Что заказчик получает на руки
Комплект документов замыкает цикл: измеренные характеристики грунта, прогнозная модель и обоснованная схема усиления с объёмами и сметой. Проектное решение опирается на протоколы испытаний, а не на допущения.
- 01 Технический отчёт: карта неоднородностей и разрез массива основания
- 02 Протоколы полевых и лабораторных испытаний по ГОСТ
- 03 Расчётные характеристики грунта для проектирования
- 04 Конечно-элементная модель с прогнозом осадки и НДС основания

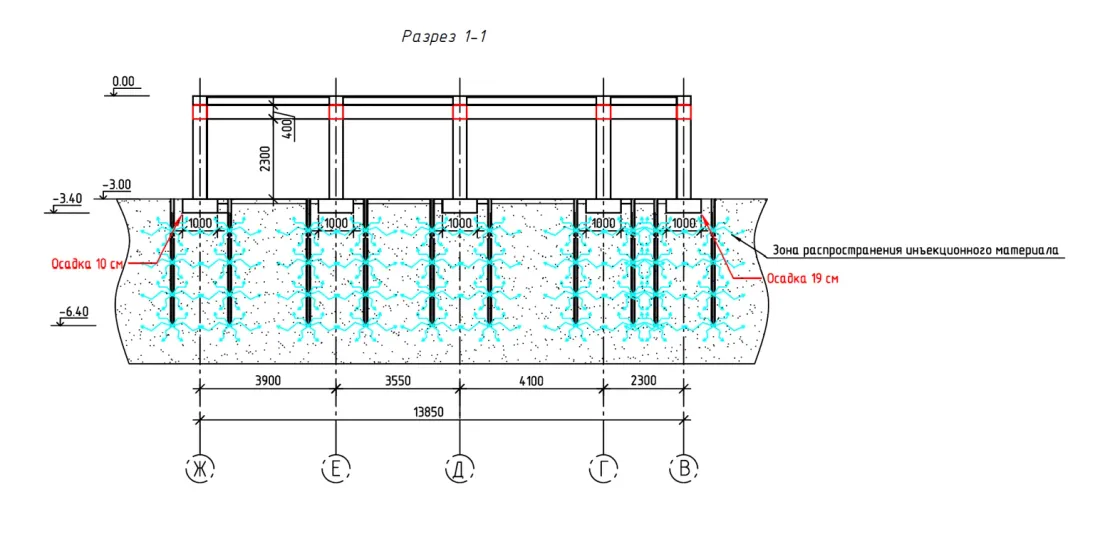

- 05 Схема усиления: шаг точек, глубина, объёмы состава
- 06 Коммерческое предложение с фиксированной сметой
Измерено на объектах
Характеристики до и после усиления
Контрольные испытания после закрепления выполняются теми же методами, что и обследование до работ, — результат сопоставим с исходным замером.
Тяжёлый козловой кран
Модуль деформации основания под краном собственным весом 247 т — измерен до работ и после.
Смотреть кейс E: 6 → 31 МПаТехнологическая эстакада
Первая пусковая линия: рост модуля деформации подтверждён контрольными испытаниями за 6 дней.
Смотреть кейс +290% за 6 мес.Железнодорожная насыпь
Георадиолокация нашла под балластной призмой «корыта» глубиной 0,3–0,6 м, накапливающие воду.
Смотреть кейсЧастые вопросы
Что спрашивают до выезда на объект
Чем измеренный модуль деформации отличается от табличного?
Табличные значения дают диапазон для типа грунта и не учитывают состояние конкретного основания — уплотнение, обводнение, техногенные включения, историю нагружения. Прямое определение штампом, прессиометром или зондированием даёт величину по факту, на этой площадке. Разница между табличным и фактическим значением определяет расчётную осадку, а значит и объём усиления.
У нас есть отчёт по геологии — этого достаточно?
Отчёт по изысканиям под строительство описывает грунт до возведения сооружения. К моменту деформаций основание успело измениться под нагрузкой, а причина просадки часто лежит вне разреза скважин — в локальной зоне разуплотнения или пустоте. Существующий отчёт мы анализируем и берём в работу, но опираться в расчёте усиления на него одного нельзя.
Нужно ли останавливать производство на время изысканий?
Геофизические методы неразрушающие: георадиолокация и электротомография работают по действующему полу без вскрытия конструкций и земляных работ. Буровая установка MC D 30 — гусеничная малогабаритная, массой 950 кг, с возможностью бурения под углом до 45 градусов, что позволяет работать в стеснённых условиях действующего цеха.
По каким стандартам выполняются испытания?
Полевое определение деформационных характеристик — по ГОСТ 20276.1-2020 (штамп), ГОСТ 20276.2-2020 (прессиометр) и ГОСТ 19912-2012 (динамическое зондирование). Лабораторные испытания грунта — по ГОСТ 12248, физические характеристики и пучинистость — по ГОСТ 5180 и ГОСТ 25584. Проектные решения по закреплению опираются на СП 22.13330.2016 и СП 45.13330.2017.
Что даёт численное моделирование, если характеристики уже измерены?
Измеренные характеристики описывают грунт, но не поведение системы «основание — сооружение» под нагрузкой. Конечно-элементная модель в midas GTS NX прогнозирует напряжённо-деформированное состояние, консолидацию и осадку с учётом уровня грунтовых вод и стадийности работ, и на ней проверяются варианты схемы усиления до выхода на объект.
Выполняете ли изыскания отдельно от работ по усилению?
Геотехнический комплекс — часть подготовки решения по усилению основания: обследование, измерения и модель нужны, чтобы обосновать схему инъектирования и объёмы. По задачам, где требуются только изыскания, вопрос решается индивидуально — опишите объект, и инженерная группа скажет, чем сможет помочь.
